產品詳情
[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[Product parameters, Parameters]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]

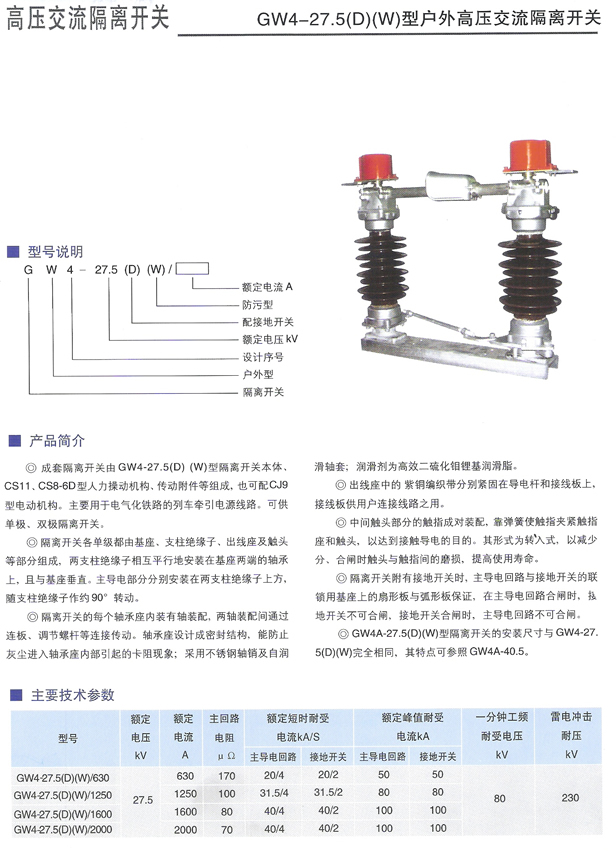

◎成套隔離開關由GW4-27.5(D) (W)型隔離開關本體。CS11、CS8-6D型人力操動機構、傳動附件等組成，也可配CJ9型電動機構。主要用于電氣化鐵路的列車牽引電源線路。可供單極、雙極隔離開關。
◎隔離開關各單級都由基座、支柱絕緣子、出線座及觸頭等部分組成，兩支柱絕緣子相互平行地安裝在基座兩端的軸承上，且與基座垂直。主導電部分分別安裝在兩支柱絕緣子上方, 隨支柱絕緣子作約90°轉動。
◎隔離開關的每個軸承座內裝有軸裝配，兩軸裝配間通過連板、調節螺桿等連接傳動。軸承座設計成密封結構，能防止灰塵進入軸承座內部引起的卡阻現象;采用不銹鋼軸銷及自潤滑軸套;潤滑劑為高效二硫化鉬鋰基潤滑脂。
◎出線座中的紫銅編織帶分別緊固在導電桿和接線板上，接線板供用戶連接線路之用。
◎中間觸頭部分的觸指成對裝配,靠彈簧使觸指夾緊觸指座和觸頭，以達到接觸導電的目的。其形式為轉入式，以減少分、合閘時觸頭與觸指間的磨損，提高使用壽命。
◎隔離開關附有接地開關時，主導電回路與接地開關的聯鎖用基座上的扇形板與弧形板保證，在主導電回路合閘時，接地開關不可合閘，接地開關合閘時，主導電回路不可合閘。
◎GW4A-27.5(D)(W)型隔離開關的安裝尺寸與GW4-27.5(D)(W)完全相同，其特點可參照GW4A-40.5。
